モータの冷却方式（外扇形、他力通風形とは）

電気 発電機・電動機

モータの冷却方式について紹介します。

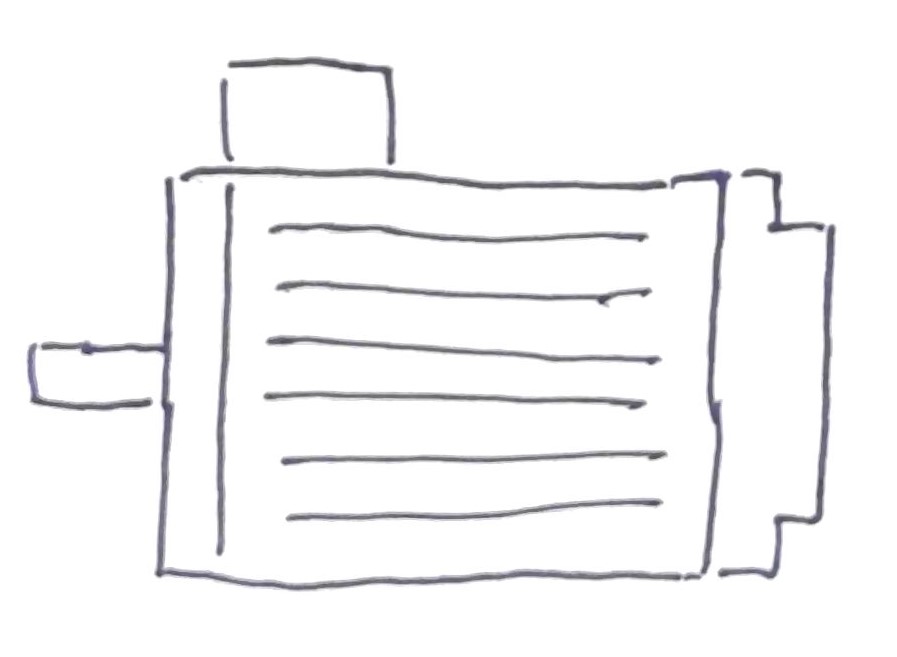

全閉外扇形 IC411

外被表面冷却自力通流形とも言います。工場にあるモータは基本的にほとんどこのタイプなのではないかと思います。

負荷の反対側のモータの軸にファンが付いていて、そのファンによってモータ自身の冷却をする方式です。

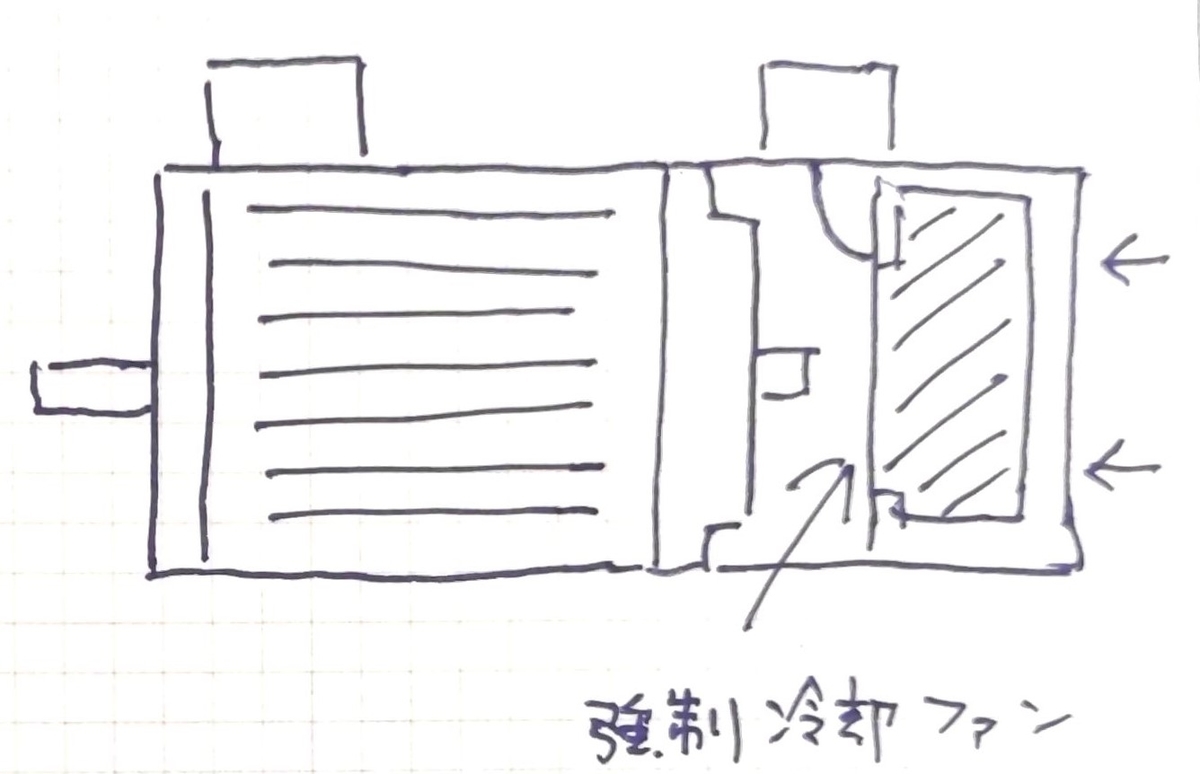

全閉他力通風形 IC416

モータと別電源の強制冷却ファンが付いているタイプです。インバータ用モータで採用されることがあります。例えばインバータでモータを低周波数で運転すると、全閉外扇形ではファンの回転数も低くなってしまい十分な冷却能力が得られません。そのため、別電源の強制冷却ファンが必要となります。インバータ電源の他に冷却ファン用の電源も用意する必要があるので盤設計で要注意です。

全閉自冷形 IC410

冷却ファンなしで自然放熱で冷却する方式です。工場で使うモータは全閉外扇形が多いので工場で見かけることはあまりないかもしれません。

ICコードについて

ICコードとはモータの冷却方式に関する記号のことです。IECとJISで定められています。数字の詳しい意味については以下の参考資料を見ていただけたらと思います。
